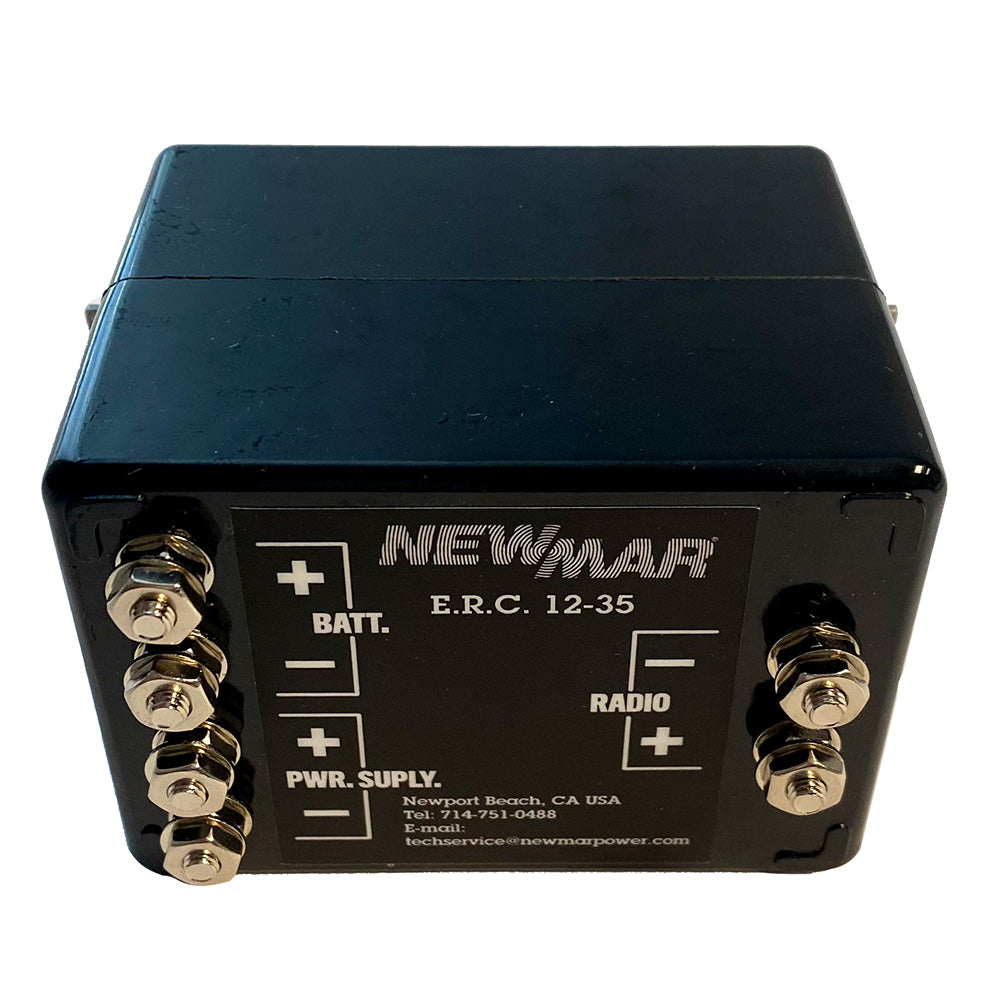

Relé de emergencia Newmar ERC-12-35

Relé de emergencia ERC-12-35

El relé/cargador de emergencia es un dispositivo diseñado para asegurar el suministro de energía de respaldo inmediato a los equipos de comunicaciones en caso de que se pierda temporalmente la alimentación de CA de la fuente de alimentación o si esta falla. Además, permite que la fuente de alimentación actúe como un cargador de batería de "goteo" sin necesidad de modificaciones adicionales.

Cuando el ERC detecta una pérdida de voltaje de CC, emplea un relé S.P.D.T. de acción rápida para cambiar automáticamente la entrada de CC del equipo a una batería de reserva y permitir su funcionamiento continuo. Cuando la fuente de alimentación vuelve a estar operativa, el ERC desconecta la batería y vuelve a poner la fuente en línea para proporcionar voltaje de CC. Mientras la fuente de alimentación funciona normalmente, una pequeña parte de la corriente de salida se dirige a la batería para cargarla por goteo y mantenerla a plena carga. (Nota: El voltaje de flotación de la batería se mantendrá 0,7 voltios por debajo del voltaje de la fuente de alimentación).

Nota: Si la fuente de alimentación permanece fuera de servicio durante un período prolongado, la batería de respaldo puede descargarse considerablemente mientras alimenta la radio. Cuando la fuente vuelve a estar operativa, la tasa de carga de goteo del ERC puede ser insuficiente para restaurar la batería a su carga completa rápidamente. En caso de que esto ocurra, puede ser necesario un cargador suplementario para llevar la batería a su carga completa.

Instalación

Seleccione una ubicación adecuada lo más cerca posible de la batería donde no exista posibilidad de contacto accidental y cortocircuito de los terminales. El ERC se puede montar vertical u horizontalmente, o incluso boca abajo si es necesario, sin que esto afecte a su funcionamiento. Se necesitarán dos tornillos para metal o madera del n.º 10. El montaje sobre una superficie metálica es aceptable, ya que las entradas y salidas están aisladas del soporte de montaje.

Nota: Si la batería está almacenada en una caja sin ventilación, no se recomienda a los usuarios montar el ERC dentro de la misma caja. Como ocurre con cualquier relé, no debe estar en un área donde pueda haber gases de batería o cualquier otro gas potencialmente explosivo presente.

Cableado

El cableado debe ser lo más directo posible. Asegúrese de que los bornes de la batería estén libres de corrosión. Determine el calibre de cable correcto utilizando la información a continuación. La longitud del cable es la longitud total del recorrido (ERC a radio + fuente de alimentación a ERC) o (ERC a radio + batería a ERC), lo que sea mayor.

• Longitud de cable de 5 pies (1,5 m) = #8 AWG
• Longitud de cable de 10 pies (3 m) = #6 AWG
• Longitud de cable de 15 pies (4,5 m) = #4 AWG
• Longitud de cable de 20 pies (6 m) = #4 AWG

Utilice los conectores de terminal de anillo prensados suministrados para fijar el cableado al ERC. Los modelos ERC-12-15 y ERC-24-15 tienen cubiertas de terminales de plástico amarillo que deben reinstalarse después del cableado para evitar cortocircuitos accidentales.

In The Box:

Package Dimensions:

9" x 5" x 5"

Available Shipping Methods:

• Terrestre
• 2 días

• Owner's Manual

* ALL WARRANTY IS THROUGH MANUFACTURE *
