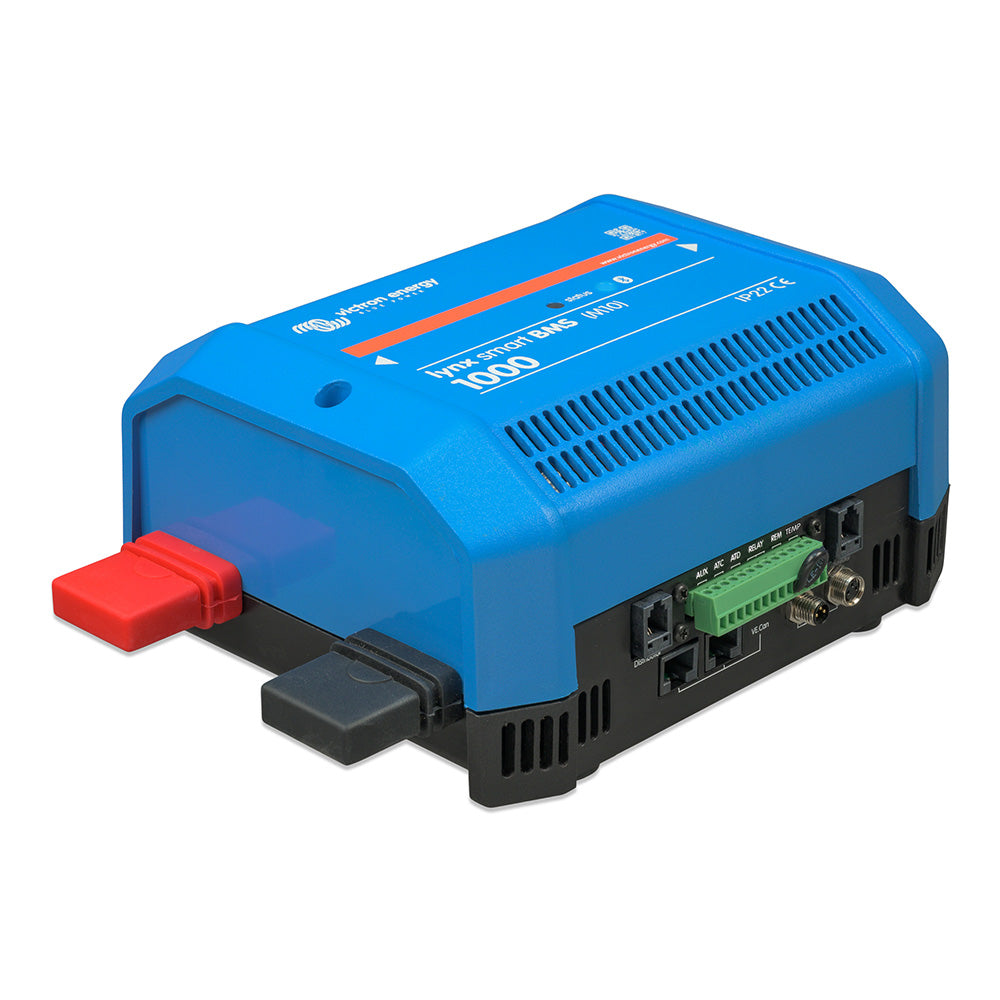

Lynx Smart BMS 1000 Sistema de gestión de baterías para baterías de litio inteligentes
El Lynx Smart BMS es un sistema de gestión de baterías (BMS) dedicado para las baterías Victron Lithium Battery Smart. Estas baterías son de litio-ferrofosfato (LiFePO4) y están disponibles en 12,8 V o 25,6 V con diversas capacidades. Pueden conectarse en serie, en paralelo y en serie/paralelo, lo que permite configurar un banco de baterías para tensiones de sistema de 12 V, 24 V o 48 V. El número máximo de baterías en un sistema es de 20, lo que da como resultado un almacenamiento de energía máximo de 84 kWh en un sistema de 12 V y hasta 102 kWh en sistemas de 24 V1) y 48 V1).
De entre los diversos BMS disponibles, el Lynx Smart BMS es la opción más completa y rica en funciones, y se integra a la perfección en el sistema Lynx Distributor. Este modelo es una versión de 1000 A (M10).
Contactor de 1000 A integrado
El contactor actúa como un sistema de seguridad secundario para proteger la batería en caso de que los controles primarios (ATC, ATD y/o DVCC) no logren desactivar las cargas y/o los cargadores cuando sea necesario, y también es adecuado como interruptor principal del sistema controlable a distancia.
Circuito de precarga
Además del contactor, un circuito de precarga integrado evita corrientes de irrupción elevadas al conectar una carga capacitiva como un MultiPlus/Quattro u otro inversor, eliminando la necesidad de precarga externa.
Monitorización y control
Monitorice y controle el BMS a través de Bluetooth utilizando la aplicación VictronConnect o un dispositivo GX como un Cerbo GX y el portal VRM. Un monitor de batería integrado, que funciona de forma similar a los otros monitores de batería de Victron Energy, proporciona datos en tiempo real como el estado de carga, tensión, corriente, datos históricos, información de estado y más, con lectura instantánea incluso sin necesidad de conectarse al BMS, lo que permite realizar diagnósticos de un vistazo.
Control de bucle cerrado DVCC y contactos ATC/ATD
Los inversores/cargadores y cargadores solares Victron compatibles se controlan automáticamente a través de un dispositivo GX conectado y DVCC. Los contactos ATC/ATD pueden utilizarse para controlar otros cargadores y cargas que dispongan de un puerto de encendido/apagado remoto.
Relé programable
El relé puede utilizarse como relé de alarma (combinado con la prealarma) o para controlar un alternador a través de su regulador externo (cable de encendido). En el modo ATC del alternador, el relé solo se activará cuando el contactor esté cerrado. El contacto ATC del alternador se abre primero y, con un retardo de 2 segundos, lo hace el contactor. Estos 2 segundos aseguran que el alternador se desconecte antes de que la batería se separe del sistema.
Terminal AUX
La ventaja de la fuente de alimentación auxiliar integrada (1,1 A a la tensión del sistema) es proporcionar energía a cargas específicas (por ejemplo, un dispositivo GX) después de que el BMS haya desconectado las cargas en caso de baja tensión de celda. Si no se detecta tensión de carga en 5 minutos, el BMS, incluida la conexión AUX, se apaga.
Comunicación de datos VE.Can y NMEA 2000
VE.Can permite una fácil conexión (cable de red RJ45 estándar) y comunicación con un dispositivo GX. Dado que el protocolo CANbus se basa en NMEA 2000 (y J1939), es fácil de integrar en una red marina y proporcionar datos a una pantalla multifunción (MFD) marina (requiere un cable VE.Can a NMEA 2000 micro-C macho).
Monitorización de fusibles del Lynx Distributor
Lea el estado de los fusibles y reciba una alarma en caso de que un fusible se funda. El Lynx Smart BMS monitoriza hasta 4 Lynx Distributors conectados y sus fusibles a través de VictronConnect o un dispositivo GX 1) Para reducir el tiempo de equilibrado requerido, recomendamos utilizar tantas baterías diferentes en serie como sea posible para la aplicación. Los sistemas de 24 V se construyen mejor utilizando baterías de 24 V, y lo mismo para un sistema de 48 V.
Este sistema contiene los siguientes componentes:
- Lynx Distributor con 2 baterías inteligentes de iones de litio en paralelo y con fusible.
- Lynx Smart BMS con BMS, contactor y monitor de batería.
- Un segundo Lynx Distributor proporciona conexiones con fusible para inversores/cargadores, cargas y cargadores (se pueden añadir módulos adicionales si se necesitan más conexiones).
- Un Cerbo GX (u otro dispositivo GX) para leer los datos del Lynx Smart BMS y del Lynx Distributor.
Especificaciones de potencia:
- Aproximadamente 4,2 W (350 mA a 12 V) dependiendo del estado de los relés
Conexiones:
- Cables BTV de batería: Conector circular de 3 polos macho y hembra con anillo roscado M8. Se pueden conectar hasta 20 baterías en un sistema. Monitorización de fusibles del Lynx Distributor (hasta 4 módulos). RJ10 (el cable se envía con cada Lynx Distributor)
Especificaciones físicas:
Especificaciones ambientales:
Normativas
Specifications
Specifications
Identification
| MPN | LYN034170210 |
|---|---|
| Barcode | 8719076057604 |
Electrical
| Battery Voltage Range | 9 - 60 VDC |
|---|---|
| Max Continuous Current | 1000 A |
| Peak Current | 1200 A for 5 minutes |
| Busbar | 8 x 30 mm tinned copper |
| Alarm Relay | SPDT, 2A @ 60VDC |
| Aux Output | 1.1 A continuous (resettable fuse) |
| Communication | Bluetooth (VictronConnect), VE.Can (RJ45), NMEA 2000 (with adapter) |
Physical
| Dimensions (LxWxH) | 230 x 180 x 100 mm |
|---|---|
| Weight | 2.7 kg |
| Protection Category | IP22 |
Environmental
| Operating Temperature | -40°C to +60°C |
|---|---|
| Humidity | Max 95%, non-condensing |
